FF-E-20-TWSH-SLE-200感溫線 美國omega
熱電偶測溫線 — E型，雙重絕緣
GG-E, XC-E, XT-E, XL-E, XS-E, HH-E, TG-E, TT-E FF-E系列
熱電偶測溫線 — E型，雙重絕緣
GG-E, XC-E, XT-E, XL-E, XS-E, HH-E, TG-E, TT-E FF-E系列:熱電偶測溫線 — E型，雙重絕緣
高品質的E型熱電偶級導線
有庫存 - 可立即發貨
可選擇不同的絕緣層，線規號和長度

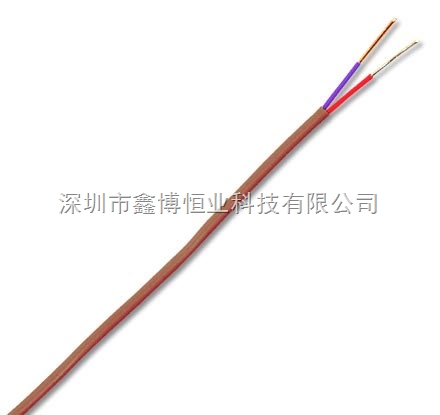

ANSI色標:正極，紫色；負極，紅色；外部護套，棕色
OMEGA Engineering不使用重新處理的PFA或PVC生產熱電偶測溫線。
產品型號/產品描述
GG-E-24-50 50英尺，玻璃纖維編織帶絕緣層，24 AWG線號，E型
GG-E-20-1000 1000英尺，玻璃纖維編織帶絕緣層，20 AWG線號，E型
TT-E-24-100 100英尺，PFA絕緣層，24 AWG線號，E型
TT-E-24S-500 500英尺，PFA絕緣層，24 AWG線號多股線，E型
FF-E-20-100 100英尺，FEP絕緣層，20 AWG線號，E型
注釋: 護套和導體上帶有分度號彩色線。
HH熱電偶測溫線的正極導線上帶有分度號條紋，負極導線為紅色，外部護套帶有分度號條紋。
繞線軸和電線的重量舍入到下一個zui高重量（不包括包裝材料）。
外部護套透明。
如欲訂購特別限制誤差熱電偶測溫線，請將“-SLE”添加到型號中的線軸長度前。
訂購示例:GG-E-24-SLE-1000，1000' (300 m) E型雙重絕緣特別限制誤差熱電偶測溫線。
產品型號說明
(1) (2) (3)
-E-
-
選項描述
(1) 絕緣
選擇
HH 代表 高溫玻纖（僅20 &24線規）
GG 代表 玻璃
TT 代表 Neoflon PFA（高性能）
FF 代表 Neoflon FEP（僅有20 和24號線規）
XC 代表 陶瓷（僅有14 20 24號線規）
XT 代表 陶瓷（僅20和24號線規）
XL 代表 陶瓷（僅20和24號線規）
XS 代表 硅（僅有14 20 24號線規）
(2) 量具
選擇
20 代表 20號線規
20S 代表 20號線規（絞合）
24 代表 24號線規
24S 代表 24號線規（絞合）
30 代表 30號線規
36 代表 36號線規
40 代表 40號線規
(3) 線軸線長度
選擇
25 代表 25英尺
50 代表 50英尺
100 代表 100英尺
200 代表 200英尺
500 代表 500英尺
1000 代表 1000英尺
我司優勢提供*E型美國omega熱電偶線,美國omega E型熱電偶線的金屬絲材料為鎳鉻合金,
鎳鋁合金,紅色為負極,紫色為正極,根據各種耐溫的熱電偶線絕緣材料和熱電偶絲不同直徑構成
下列全系列美國omega E型熱電偶線的型號。
美國omega E型熱電偶線 zui大溫度范圍
熱電偶線級: - 328到1652華氏度
- 200至900℃
熱電偶補償導線級:32至392°F
0至200°C
美國omega E型熱電偶線 精度:（以較大者為準）
標準型(II級):1.7°C或0.5%，0℃以上
1.7°C或1.0%，低于0°C
SLE高精度型(I級):1.0°C或0.4%
美國omega E型熱電偶線 金屬絲材料:
鎳鉻合金/康銅合金
美國omega E型熱電偶線 分度表下載:
| E型熱電偶分度表-華氏度-下載 | 751.6KB | 下載 |
| E型熱電偶分度表-攝氏度-下載 | 727.7KB | 下載 |
美國omega E型熱電偶線 選型
| 絕緣材料 | 線規 | 型號 | 測溫線 類別 | 絕緣材料 | 耐溫 | 外部尺寸 （mm） | ||
| 導體絕緣 | 外部絕緣 | °F | °C | |||||
| 陶瓷纖維* | 14 | XC-E-14 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1200 | 650 | 3.6*5.0 |
| 20 | XC-E-20 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1000 | 540 | 3.4*4.8 | |
| 20 | XT-E-20 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1000 | 540 | 2.7*3.9 | |
| 20 | XL-E-20 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1000 | 540 | 2.4*3.4 | |
| 24 | XC-E-24 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 800 | 430 | 2.9*4.4 | |
| 24 | XT-E-24 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 800 | 430 | 2.2*3.4 | |
| 24 | XL-E-24 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 800 | 430 | 2.0*3.0 | |
二氧化硅* | 14 | XS-E-14 | 實心 | 二氧化硅 | 二氧化硅 | 1200 | 650 | 3.6*5.0 |
| 20 | XS-E-20 | 實心 | 二氧化硅 | 二氧化硅 | 1000 | 540 | 2.7*3.9 | |
| 24 | XS-E-24 | 實心 | 二氧化硅 | 二氧化硅 | 800 | 430 | 2.2*3.4 | |
| 高溫玻璃纖維 | 20 | HH-E-20 | 實心 | 高溫玻璃纖維 | 高溫玻璃纖維 | 1000 | 540 | 1.5*2.7 |
| 24 | HH-E-24 | 實心 | 高溫玻璃纖維 | 高溫玻璃纖維 | 800 | 430 | 1.4*2.3 | |
| 玻璃纖維 | 20 | GG-E-20 | 實心 | 玻璃纖維 | 玻璃纖維 | 900 | 482 | 1.5*2.1 |
| 20 | GG-E-20S | 7 x 28 | 玻璃纖維 | 玻璃纖維 | 900 | 482 | 1.5*2.5 | |
| 24 | GG-E-24 | 實心 | 玻璃纖維 | 玻璃纖維 | 800 | 430 | 1.3*2.0 | |
| 24 | GG-E-24S | 7 x 32 | 玻璃纖維 | 玻璃纖維 | 800 | 430 | 1.3*2.2 | |
| 26 | GG-E-26 | 實心 | 玻璃纖維 | 玻璃纖維 | 800 | 430 | 1.1*1.9 | |
| 30 | GG-E-30 | 實心 | 玻璃纖維 | 玻璃纖維 | 700 | 320 | 0.9*1.3 | |
| 36 | GG-E-36 | 實心 | 玻璃纖維 | 玻璃纖維 | 700 | 320 | 0.8*1.1 | |
| PFA鐵氟龍鐵氟龍 (高性能) | 20 | TT-E-20 | 實心 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 1.7*3.0 |
| 20 | TT-E-20S | 7 x 28 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 1.9*3.2 | |
| 22 | TT-E-22S | 7 x 30 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 1.7*3.4 | |
| 24 | TT-E-24 | 實心 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 1.4*2.4 | |
| 24 | TT-E-24S | 7 x 32 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 1.6*2.6 | |
| 30 | TT-E-30†† | 實心 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 0.6*1.0 | |
| 36 | TT-E-36†† | 實心 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 0.5*0.8 | |
| 40 | TT-E-40†† | 實心 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 0.4*0.7 | |
| Neoflon FEP | 20 | FF-E-20 | 實心 | FEP | FEP | 392 | 200 | 1.7*3.0 |
| 24 | FF-E-24 | 實心 | FEP | FEP | 392 | 200 | 1.4*2.4 | |
| 外部不銹鋼金屬屏蔽 內部玻璃纖維 | 20 | GG-E-20-SB | 實心 | 玻璃纖維 | 不銹鋼編織網 | 900 | 482 | 2.3*3.0 |
| 20S | GG-E-20S-SB | 7 x 28交合線 | 900 | 482 | 2.3*3.2 | |||
| 24 | GG-E-24-SB | 實心 | 900 | 482 | 2.2*3.0 | |||
| 24S | GG-E-24S-SB | 7 x 32交合線 | 900 | 482 | 2.0*2.8 | |||
| 聚酰亞胺 | 20 | KK-E-20 | 實心 | 聚酰亞胺 | 聚酰亞胺 | 500 | 260 | 1.5*2.5 |
| 24 | KK-E-24 | 實心 | 500 | 260 | 1.3*1.9 | |||
| 30 | KK-E-30 | 實心 | 500 | 260 | 1.0*1.4 | |||
| PFA鐵氟龍雙絞 | 20 | TT-E-20-TWSH | 實心 | PFA鐵氟龍 | PFA鐵氟龍 | 500 | 260 | 3.7 |
| 20S | TT-E-20S-TWSH | 7 x 28交合線 | 500 | 260 | 3.8 | |||
| 24 | TT-E-24-TWSH | 實心 | 500 | 260 | 2.7 | |||
| 24S | TT-E-24S-TWSH | 7 x 32交合線 | 500 | 260 | 2.9 | |||
| FEP雙絞 | 20 | FF-E-20-TWSH | 實心 | FEP | FEP聚合物和屏蔽 | 392 | 200 | 3.7 |
| 20S | FF-E-20S-TWSH | 7 x 28交合線 | 392 | 200 | 3.8 | |||
| 24 | FF-E-24-TWSH | 實心 | 392 | 200 | 2.7 | |||
| 24S | FF-E-24S-TWSH | 7 x 32交合線 | 392 | 200 | 2.9 | |||
| TFE | 20 | TFE-E-20 | 實心 | TFE | TFE | 500 | 260 | 1.5*2.5 |
| 20S | TFE-E-20S | 7 x 28交合線 | 500 | 260 | 1.5*2.7 | |||
| 24 | TFE-E-24 | 實心 | 500 | 260 | 1.3*1.9 | |||
| 24S | TFE-E-24S | 7 x 32交合線 | 500 | 260 | 1.3*2.2 | |||
| 乙烯聚合物 | 24 | PR-E-24 | 實心 | 乙烯聚合物 | 乙烯聚合物 | 221 | 105 | 1.4*2.3 |
上表涉及到的線號對應尺寸(裸藕絲直徑)
40: 0.08mm, 36:0.127mm, 30:0.254mm, 32:0.203mm, 24:0.511mm, 28:0.320mm, 20:0.813mm, 26:0.404mm, 14:1.63mm
訂貨長度
25表示25英尺，約7.5米
50表示50英尺，約15米
100表示100英尺，約30米
200表示200英尺，約60米
500表示500英尺，約150米
1000表示1000英尺，約300米
