XT-N-20-SLE-25熱電偶溫升線 美國omega熱電偶溫升線

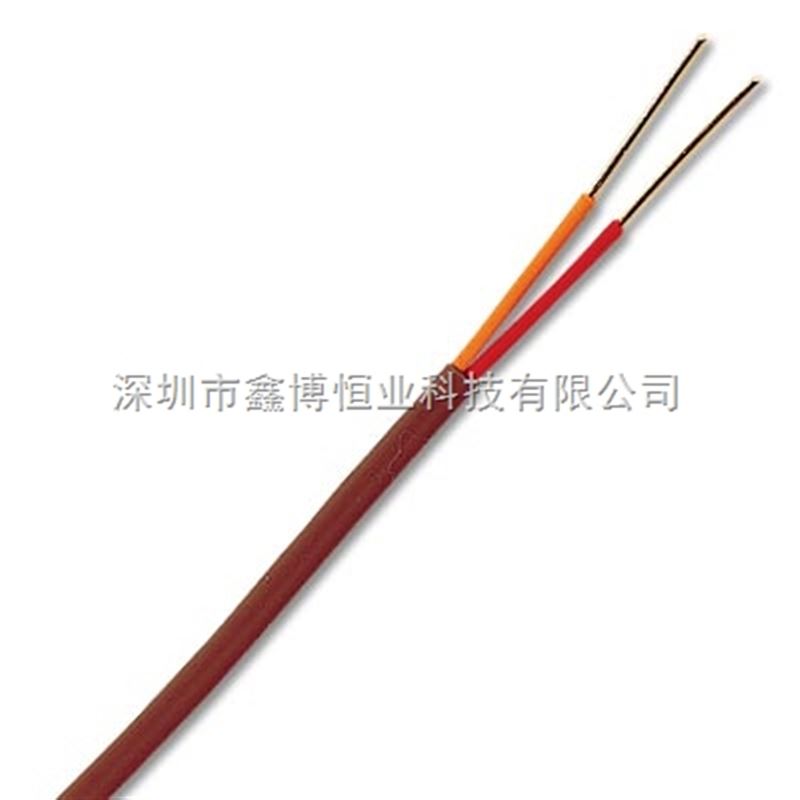

熱電偶線N型，雙重絕緣
GG-N, XC-N, XT-N, XL-N, XS-N, HH-N, TG-N, TT-N 系列
熱電偶線N型，雙重絕緣
GG-N, XC-N, XT-N, XL-N, XS-N, HH-N, TG-N, TT-N 系列 :熱電偶線N型，雙重絕緣
“N”型雙重絕緣熱電偶線
現貨庫存立即發貨
可選擇:陶瓷，二氧化硅，耐高溫玻璃，玻璃纖維編織層和PFA絕緣
產品型號/產品描述
XC-N-14-1000 1000英尺Nex陶瓷絕緣N型導線，zui高溫度 2000°F/1090°C，標稱尺寸為 0.140 x 0.200英寸
XC-N-14-200 200英尺Nex陶瓷絕緣N型導線，zui高溫度 2000°F/1090°C，標稱尺寸為 0.140 x 0.200英寸
XC-N-20-500 500英尺Nex陶瓷絕緣N型導線，zui高溫度 1800°F/980°C，標稱尺寸為 0.135 x 0.190英寸
TT-N-20-500 500英尺PFA絕緣N型導線，zui高溫度 500°F/260°C，標稱尺寸為 0.068 x 0.116英寸
TT-N-20-500 500英尺PFA絕緣N型導線，zui高溫度 500°F/260°C，標稱尺寸為 0.068 x 0.116英寸
TT-N-20-100 100英尺PFA絕緣N型導線，zui高溫度 500°F/260°C，標稱尺寸為 0.068 x 0.116英寸
注釋: ANSI色標:正極，橙色；負極，紅色；外部護套，棕色
OMEGA Engineering不使用再生PFA或PVC生產熱電偶線。
††† 如欲訂購特殊誤差限熱電偶線，請將"-SLE"添加到型號中的線軸長度前。
訂購示例: GG-N-24-SLE-1000, 1000' (300 m) N型雙重絕緣特殊誤差限的熱電偶線。
TT-N-20-1000, 1000' (300 m) N型雙重絕緣熱電偶線。
產品型號說明
(1) (2) (3)
-N-
-
選項描述
(1) 絕緣
選擇
HH 代表 高溫玻纖（僅20 &24線規）
GG 代表 玻璃
TG 代表 PFA和玻纖
TT 代表 Neoflon PFA（高性能）
FF 代表 Neoflon FEP (僅20和24號線規)
PP 代表 聚氯乙烯（絞合只有24號）
PR 代表 聚氯乙烯撕裂線（只有24號線規）
XC 代表 陶瓷（僅有14 20 24號線規）
XT 代表 陶瓷（僅20和24號線規）
XL 代表 陶瓷（僅20和24號線規）
XS 代表 硅（僅有14 20 24號線規）
(2) 量具
選擇
20 代表 20號線規
20S 代表 20號線規（絞合）
24 代表 24號線規
24S 代表 24號線規（絞合）
28 代表 28號線規
30 代表 30號線規
36 代表 36號線規
40 代表 40號線規
(3) 線軸線長度
選擇
25 代表 25英尺
50 代表 50英尺
100 代表 100英尺
200 代表 200英尺
500 代表 500英尺
1000 代表 1000英尺
我司優勢提供*N型美國omega熱電偶線,美國omega N型熱電偶線的金屬絲材料為
鎳鉻矽合金,鎳矽合金,紅色為負極,橘色為正極,根據各種耐溫的熱電偶線絕緣材料和熱電偶絲
不同直徑構成下面全系列美國omega N型熱電偶線的型號。
美國omega N型熱電偶線 zui大溫度范圍
熱電偶線級: - 450至2372華氏度
- 270至1300°C
熱電偶補償導線級:32至392°F
0至200°C
美國omega N型熱電偶線 精度:（以較大者為準）
標準型(II級):2.2°C或0.75%，0°C以上
2.2°C或2.0%，低于0℃
SLE高精度型(I級):1.1°C或0.4%
美國omega N型熱電偶線 金屬絲材料:
鎳鉻矽合金,鎳矽合金
美國omega N型熱電偶線 分度表下載:
| N型熱電偶分度表-華氏度-下載 | 756.1KB | 下載 |
| N型熱電偶分度表-攝氏度-下載 | 738.1KB | 下載 |
美國omega N型熱電偶線 選型
| 絕緣材料 | 線規 | 型號 | 測溫線 類別 | 絕緣材料 | 耐溫 | 外部尺寸 （mm） | ||
| 導體絕緣 | 外部絕緣 | °F | °C | |||||
| 陶瓷纖維* | 14 | XC-N-14 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 2000 | 1090 | 3.6*5.0 |
| 20 | XC-N-20 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1800 | 980 | 3.4*4.8 | |
| 20 | XT-N-20 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1800 | 980 | 2.7*3.9 | |
| 20 | XL-N-20 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1800 | 980 | 2.4*3.4 | |
| 24 | XC-N-24 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1800 | 980 | 2.9*4.4 | |
| 24 | XT-N-24 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1800 | 980 | 2.2*3.4 | |
| 24 | XL-N-24 | 實心 | Nex 陶瓷纖維 | Nex 陶瓷纖維 | 1800 | 980 | 2.0*3.0 | |
| 二氧化硅* | 14 | XS-N-14 | 實心 | 二氧化硅 | 二氧化硅 | 2000 | 1090 | 3.6*5.0 |
| 20 | XS-N-20 | 實心 | 二氧化硅 | 二氧化硅 | 1800 | 980 | 2.7*3.9 | |
| 24 | XS-N-24 | 實心 | 二氧化硅 | 二氧化硅 | 1800 | 980 | 2.2*3.4 | |
| 高溫玻璃纖維 | 20 | HH-N-20 | 實心 | 高溫玻璃纖維 | 高溫玻璃纖維 | 1300 | 704 | 1.5*2.7 |
| 24 | HH-N-24 | 實心 | 高溫玻璃纖維 | 高溫玻璃纖維 | 1300 | 704 | 1.4*2.3 | |
| 玻璃纖維 | 20 | GG-N-20 | 實心 | 玻璃纖維 | 玻璃纖維 | 900 | 482 | 1.5*2.1 |
| 20 | GG-N-20S | 多芯7*28 | 玻璃纖維 | 玻璃纖維 | 900 | 482 | 1.5*2.5 | |
| 24 | GG-N-24 | 實心 | 玻璃纖維 | 玻璃纖維 | 900 | 430 | 1.3*2.0 | |
| 24 | GG-N-24S | 多芯7*32 | 玻璃纖維 | 玻璃纖維 | 900 | 430 | 1.3*2.2 | |
| 30 | GG-N-30 | 實心 | 玻璃纖維 | 玻璃纖維 | 900 | 482 | 0.9*1.3 | |
| PFA 玻璃纖維 | 30 | TG-N-30 | 實心 | PFA | 玻璃纖維 | 500 | 260 | 0.9*1.2 |
| PFA鐵氟龍 | 20 | TT-N-20 | 實心 | PFA | PFA | 500 | 260 | 1.7*3.0 |
| 20 | TT-N-20S | 多芯7*28 | PFA | PFA | 500 | 260 | 1.9*3.2 | |
| 24 | TT-N-24 | 實心 | PFA | PFA | 500 | 260 | 1.4*2.4 | |
| 24 | TT-N-24S | 多芯7*32 | PFA | PFA | 500 | 260 | 1.6*2.6 | |
| 30 | TT-N-30†† | 實心 | PFA | PFA | 500 | 260 | 0.6*1.0 | |
